光纖激光切割機在PCB行業中的應用

發布時間：2018-09-10 來源：元祿光電

PCB是電子行業中的重要載體，根據不同的產品需求，PCB的材料有較大的差異，根據材料特性分為FR4、復合板、銅基板、鋁基板、陶瓷基板等，而光纖激光切割機應用到PCB行業中主要是加工銅基板、鋁基板、陶瓷基板材料的加工。光纖激光切割機是指采用連續或脈沖光纖激光器的激光加工設備，其原理是通過高能量的激光光束，通過聚焦照射在材料表面，使其汽化或融化，形成穿透切割。

PCB鋁基板、銅基板激光切割

PCB鋁基板主要應用于LED行業，PCB銅基板主要用于汽車大燈行業，通常是0.5-3mm的金屬基板切割加工，根據材料的厚度選擇500-2000W的光纖激光切割機，也可以根據加工需求選擇QCW脈沖光纖激光切割機，如鋁基板打孔應用。與傳統刀模切割方式相比，激光切割的優勢在于非接觸式加工，無應力，不會使板子變形，邊緣光滑、無毛刺，加工效率高，精度高，不受圖形的限制，可對任意形狀加工，靈活性高。

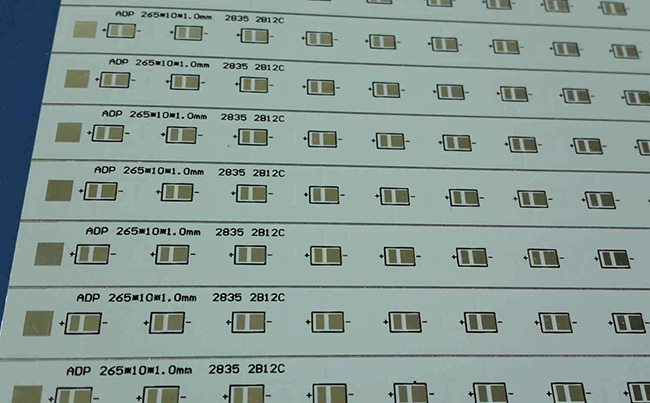

PCB鋁基板

PCB陶瓷基板激光切割

PCB陶瓷基板材料主要有氧化鋁陶瓷、淡化鋁陶瓷、氧化鋯陶瓷等，根據材料的特性不同，采用光纖激光切割機也不同。通常情況下，采用單模QCW脈沖式光纖激光切割機加工陶瓷基板更多，不僅僅是切割，更適用于陶瓷基板激光打孔，如0.1mm以下微孔加工等，能夠保障孔徑、圓度、錐度等因素。

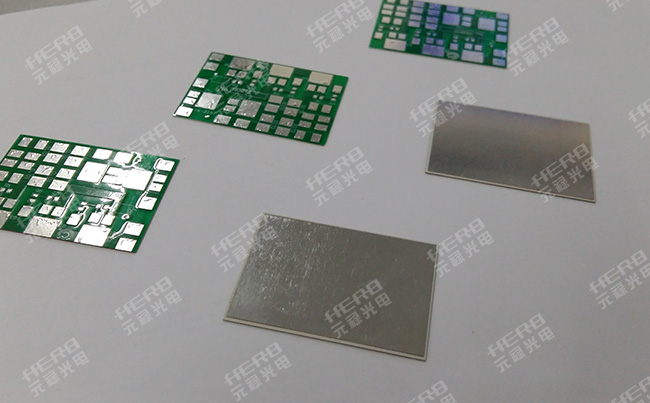

PCB陶瓷基板激光切割

在這里簡單科普下光纖激光切割機的分類，分為脈沖式光纖激光切割機，也就是常說的準連續脈沖激光切割機或QCW光纖激光切割機；以及連續式光纖激光切割機。另外根據傳輸模式，又分為單模光纖激光切割機和多模光纖激光切割機。不同的類型對應的加工方式以及選擇的激光器有所差異，也就造成了加工質量、加工速度、設備價格等方面的差異。

光纖激光切割機與紫外激光切割機在PCB切割領域相比，光纖主要針對以上三種材料加工，以及部分雙面覆銅板加工，而紫外激光切割機主要針對2mm以下的非金屬PCB切割，同樣兼容FPCB以及0.2mm以下超薄金屬材料切割。

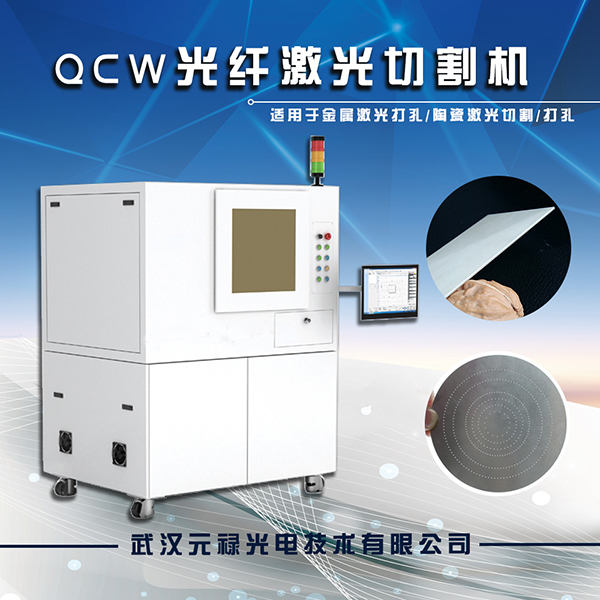

推薦設備：QCW光纖激光切割機
